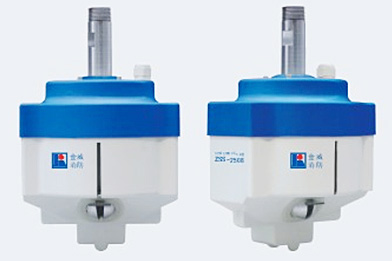

ZTS – 190（JW08）自动寻的喷水灭火装置工作原理及应用场所:

该产品采用了扇形水帘射水方式灭火，既有较强的灭火能力，又有较强的控火能力。安装范围广，应用灵活方便。该产品将火灾信号分析与处理、联动控制、机械传动与水路高度一体化，不需外接其他辅助设备。

适用范围：

本产品适用于：大厦退层、夹层、停车场等一些较低空间、较少面积的消防系统工程。合理地节约产品资源，从而降低工程成本。

ZTS – 190（JW08）自动寻的喷水灭火装置技术参数指标

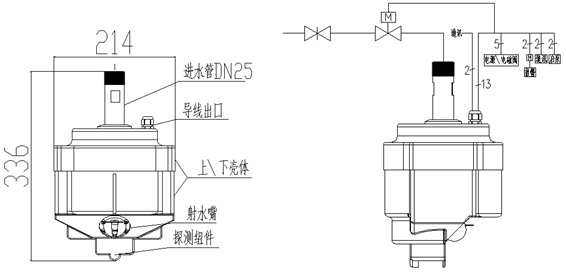

外观尺寸、安装接口如下图所示( 单位：mm)：

【主要技术指标】

• 功耗：监视状态≤4W、扫描状态≤16W
• 工作电压：交流220V(-15%～+10%)
• 工作压力：0.25MPa
• 射水流量：5L/s
• 保护半径：8m
• 启动时间：≤22s
• 安装高度：2.5~8m
• 工作环境温度：4～55℃



【出口线定义（15根导线）】

电源线	2条	红：火线；黑：零线
保护地	1条	黄绿
电磁阀电源线	2条	绿：火线；灰：零线
电磁阀控制线	2条	黄
启泵线	2条	白(无源触点，触点容量：0.5A，DC24V)
报警线	2条	蓝(无源触点，触点容量： 0.5A，DC24V)
通讯线	4条	2对红蓝双绞线
