一、概述

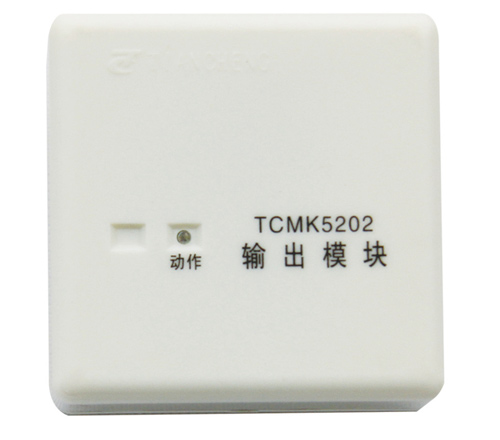

TCMK5202输出模块（以下简称模块），用于总线制消防广播系统中正常广播和消防广播间的切换。模块在切换到消防广播后自回答，并将切换信息传回火灾报警控制器，以表明切换成功。

二、特点

1.   模块与消防广播主机间线路或模块与音箱间线路发生短路、断路，模块向控制器发送故障信号；

2.   地址码为电子编码，可由电子编码器事先写入，工程调试简便可靠；

3.   电路部分和接线底壳采用插接方式，接触可靠、便于施工。

三、技术特性

1.   工作电压：

信号总线电压：总线24V   允许范围：16V～28V

电源总线电压：DC24V     允许范围：DC20V～DC28V

2.   工作电流：

总线监视电流≤0.2mA       总线启动电流≤1.5mA

电源监视电流≤2mA         电源启动电流≤15mA

3.   输出容量：每只模块最多可带负载60W

4.   动作指示灯：红色，巡检时闪亮，动作时常亮

5.   编码方式：电子编码方式，占用一个总线编码点，编码范围可在1～255之间任意设定

6.   线制：与控制器的信号二总线和电源二总线连接；可接入二根正常广播线、二根消防广播线及两根音频输出线

7.   使用环境：

温    度：-10℃～+55℃

相对湿度≤95%，不凝露

8.   外形尺寸：86mm×86mm×38mm(带底壳)

9.   壳体材料和颜色：ABS，瓷白

10.  重量：约145g(带底壳)

11.  安装孔距：60mm

12.  执行标准：GB 16806-2006
