1．开关量线型定温火灾探测器概述

缆式线型感温电缆是线型定温火灾探测器的温度检测元件，它由两根分别挤塑负温度系数热敏绝缘材料的钢芯导线绞合而成，能够对沿着其安装长度范围内任意一点的温度变化进行探测。负温度系数热敏绝缘材料是这样一种特殊材料，温度上升时，感温电缆线芯之间的电阻减少。当温度上升至响应值，感温电缆线芯的热敏绝缘材料熔化，导体相互接触短路就会产生报警信号。根据安装场所的不同，用不同的塑料外护套将感温电缆封装，为提高产品的电磁兼容性和爆炸场所的安全需要，在感温电缆的外面可以编织金属护套。

线型定温火灾探测器自推出以来，由于具有良好的环境适应性，能够近距离或贴近保护，在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作，所以被广泛地应用在仓库、货场、电缆隧道、车辆隧道、油气输送管道、油罐、变压器、皮带输送机及机车、配电盘等消防探测场所。线型定温火灾探测器的功用已经在发电厂、钢铁公司等领域的电缆火灾实战中得到成功的确认，并越来越多地推广在石化、电力输变送、交通、储运、餐饮等各行各业。

线型定温火灾探测器的应用应遵循国家消防规范、标准和当地消防主管部门颁发技术准则，本手册的编排也是遵循这一基本原则，并尽量保持其实时有效性。另一方面现行规范对该产品的某些高危险的特殊场所还没有详细的描述，本手册在生产商多年的应用研究基础上提供了一个参考的安装指导。但规范、标准都是不断发展的，所以生产商建议使用该产品的各方应与当地消防主管部门协商，并与其保持一致，满足现行标准和规范的要求。

2．线型定温火灾探测器

线型定温火灾探测器具有数字式报警位置显示功能，能够直接显示感温电缆上报警点位置距离，方便系统的维护和检修。

2．1线型定温火灾探测器组成

线型定温火灾探测器由缆式线型感温电缆、缆式接口模块、缆式终端模块组成。

2．2缆式线型感温电缆主要技术参数

• ● 报警温度等级（℃）：70、85、105、138、180
• ● 感温电缆外径（mm）：3.6∽4.0
• ● 重量（kg/100m）：约2
• ● 环境最低温度（℃）：-40

2．3线型感温电缆的结构

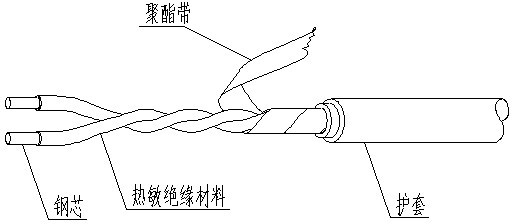

线型感温电缆的结构如图1所示，由两根分别用热敏聚合物作为绝缘材料、用弹性钢丝作为线芯的钢导线相互绞合而成，并缠绕保护聚酯带，然后根据环境挤塑相适应的外护套。形成一根外观和普通电线相似的特殊电缆。线型感温电缆根据不同的应用环境分成四类，每种类型都由不同的护套进行区别，分别适应各种应用场合。

图1 线型感温电缆结构图

普通型：外护套为高温PVC材料，一般建筑、工商企业场所都适用，具有比较好的柔韧性，能够满足防潮和抗一般化学腐蚀的要求。

户外型（W）：在普通型的基础上再挤塑一层尼龙外套，具有优异的抗老化和耐磨损的特性，特别适用于传送带和腐蚀性化学药品仓库，以及室外电缆廊道和电缆桥架。

屏蔽型（P）：在感温电缆的护套中增加一层金属屏蔽层，并将其可靠接地，可以提高其电磁兼容性能，增强了系统的稳定性，适用于高电压高电磁辐射的场所，如高压阻抗设备、动力控制设备、变压器等。

防爆型（B）：在普通型的最外层编织金属丝，形成具有一定密度的金属屏蔽网，并将其接入大地，即为本安型防爆电子产品，可以应用在一般爆炸危险场所。

线型感温电缆根据其动作温度等级分别设置不同的区分颜色，其应用场所的最高温度不宜超过表1数据。

表1

报警温度（℃）	70	85	105	138	180
最高环境温度（℃）	45	60	75	85	108
外观颜色	绿	红	白	兰	黑









2．4线型感温电缆火灾探测的特点

线型感温电缆是固定温度的火灾敏感元件，所以也称为开关量探测器。能够在其敷设整个长度范围内任何一点连续进行火灾探测，而不是将一定长度加热才能发出火警信号。因此当其长度范围内任一点发生超温现象，就可以触发火灾报警，并能够显示火灾发生点距离起点的距离。该距离指感温电缆的长度，由于感温电缆经常曲线附设，所以不是保护场所的直线距离。

线型感温电缆具有线型火灾探测器所固有的所有优点，探测范围大，灵敏性高，特别是具有优越的环境干扰抵御能力，在湿度大、粉尘大、腐蚀性强的环境下仍然可靠地工作，广泛应用在各种工业环境中。

3．线型定温火灾探测器的应用

线型定温火灾探测器在实际应用中应遵循以下几个基本原则：

1）选用动作温度等级时不仅要考虑反应灵敏度，还要考虑环境温度对线型定温火灾探测器的影响，特别是热源附近突然短时高温可能对线型定温火灾探测器的影响，以避免误报。根据环境温度选择动作温度等级可以参考表1。

2）针对不同场所选择不同护套，能有效减小环境对线型定温火灾探测器的伤害，提高系统火灾探测的可靠性，延长线型定温火灾探测器的使用寿命。

3）感温电缆的使用长度原则上是按线芯阻抗的大小来决定，大约每2米双绞线的电阻为1欧姆，最长可以到400~1000米。但根据防火分区的设置大小，其长度是有限制的，必须满足相关设计规范的要求 —— 一般规定其长度不超过200米。

4）当使用其他厂家的控制器，应通过缆式接口模块和终端模块经其输入模块转接，并单独提供DC24V电源。

5）在感温电缆安装过程中避免让不必要机械压力作用在感温电缆上，否则过度挤压会对它造成损伤。这种损伤结果可能不会马上呈现或从感温电缆的外表看出来，但是将可能引起随之而来的误报。因此在安装期间不要将其在地上拖拉摩擦、用脚踩或将重物压在上面，也不要将感温电缆拉的过直，在两个紧固件之间有些下垂是正常的。同时不要将紧固件压得太紧，因为可能压裂外套或挤压内部的绝缘体而引起不必要的麻烦。

6）感温电缆可以采用直线悬挂、缠绕式或正弦波式附设，为提高探测灵敏度，推荐使用直接接触式安装，但如果保护对象经常检修，则建议使用悬挂方式。布线时必须是连续无抽头、无分支的连续布线。

7）感温电缆最小弯曲半径为100毫米，不得硬性折弯或扭曲。

8）探测器必须保存在环境温度为-10~40℃，相对湿度不大于75%的通风室内。

9）线型定温火灾探测器安装前用兆欧表测量电缆各芯之间的绝缘状态。若阻值≥500MΩ，证明探测器未被破坏，可以安全使用。安装时在末端预留2~3m试验长度，试验后，应将试验部分剪切去掉。

10）为保持感温电缆灵敏度，不要喷涂感温电缆，也不要在感温电缆上覆盖他物。
