一、S型气溶胶灭火装置概述

本公司所销售的S型热气溶胶灭火装置为引进国际化标准和生产技术，该产品灭火速度快、效能好、无污染、无毒害、无腐蚀性，各项指标全部通过了国家固定灭火系统和耐火构件质量监督检验中心的“型式检验”，其性能超过了同类消防产品，达到了国内领先水平，是目前消防领域替代哈龙类灭火器材的理想产品。

二、气溶胶灭火装置应用范围
（一）适应于在相对封闭条件扑灭下列火灾：
1、变（配）电站（房）、电气控制室、发电机房、电缆夹层、电缆井、电缆沟、电子计算机房、通讯机房等场所的火灾；
2、生产、使用或贮存汽油、煤油、柴油（-35号柴油除外）、重油、变压器油、润滑油、动植物油等各种可燃烧液体的场所火灾；
3、生产、使用或贮存可燃固体物质场所的可燃固体物质的表面火灾，如图书馆、档案室等。
（二）不可应用于扑救下列火灾：
1、无空气仍能迅速氧化的化学物质和自行分解的化学物质；
2、活泼金属、氢化物、强氧化剂和自燃的物质；
3、可燃固体物质的深火位。
（三）不适宜用于下列场所：
1、爆炸危险区域；
2、商业、交通、饮食服务、文体娱乐等公共场所；
3、人员密集场所。

三、热气溶胶灭火系统工作原理及工作流程
1.工作原理
热气溶胶灭火系统由烟感及温感探测装置，火灾自动报警装置、联动设备、启动器和气溶胶灭火装置组成。当防护区的烟感、温感探测器中的任何一种探测到异常情况时，立即发出火情信号。火灾自动报警控制器收到火情信号后，经自动报警控制CPU运算判断后，首先发出火灾预警信号，另一方面输出即时启动信号，关闭空调设备并自动放下防火卷帘；同时输出延时30秒的启动信号，自动起动灭火装置进行灭火。启动后，灭火装置将释放信号反馈给报警控制器，点亮释放显示灯，提示人们切勿进入火灾防区。
手动控制盒，供紧急情况下，启动或停止灭火装置时使用，无论火灾自动报警控制器处在自动或手动方式，按此开关（击碎玻璃按下）即可紧急启停灭火装置。
2、自动控制模式示意图



四、热气胶灭火系统主要技术参数
1、灭火技术方法：全淹没。
2、工作环境：-20℃～+55℃；相对温度不大于95%。
3、工作贮存压力：常压。
4、系统控制方式：自动、手动。
5、喷射时间：灭火装置充装气溶胶发生剂的质量大于1kg时≤120S。
灭火装置充装气溶胶发生剂的质量小于1kg时≤40S。
6、灭火时间：≤60S。
7、灭火效能：130~150g/m³。
8、装置喷口气体温度：距喷口5mm以内≤180℃。
9、装置箱体表面温度：≤100℃。
10、直流电阻：1～8Ω。
11、启动电流/时间：1A/5min。
12、最大安全电流及时间：150mA/5min。
13、最小启动电流及时间：300mA/5s。
14、多台联连接方式：启动信号线应采用串联连接方式，反馈信号采用并联连接方式。
15、装置使用年限：6年。

五、热气溶胶灭火装置主要产品特性
1．灭火装置启动灭火时，产生大量气溶胶（烟雾），通过吸热降温、化学抑制及惰化作用，抑制火灾的燃烧反应达到目的。
2、气溶胶灭火方式为全方位淹没式灭火，不受火源位置影响，且灭火速度快。
3、灭火时产生的气溶胶（烟雾）无污染、无毒害、无腐蚀性、不损耗大气臭氧气层，能最大限度保护精密仪器设备、工作环境和自然环境。
4、灭火装置与火灾报警控制器组网联动，集自动探测、自动报警、自动启动和手动启动的综合功能于一体，实现了快速、高效、全方位灭火，对无人条件下的火灾和消防人员难以达到部位火灾的灭火具有独特的优势。
5、可组合安装，占地空间小；又可多联网，电线连接、保护空间不受线路长短影响。
6、灭火系统无须铺设管网、简便易行，安装维保简单，节约项目投资，性价比高。
7、灭火装置是固体存放无泄漏，常压状态下运行、储存和工作安全可靠，安全性能好。

六、热气溶胶灭火系统装置型号及规格
1、灭火装置产品的规格型号：
装置名称 型号规格 灭火剂用量（kg） 外型尺寸（mm） 重量（kg）
落地式 QRR(20-30)LW/S 20-30 1220*310*1000 100
落地式 QRR(15-21)LW/S 15-21 866*310*625 70
落地式 QRR(8-15)LW/S 8-15 650*310*625 50
落地式 QRR(5-7)LW/S 5-7 434*310*625 30

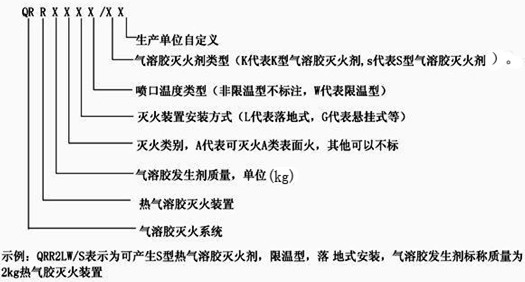

2、装置类型及药剂规格型式：



七、热气溶胶灭火装置的安装、验收和维护
（一）安装
1、热气溶胶灭火装置的安装、验收和维护由公司培训的专业人员或当地消防工程公司负责。
2、灭火装置防护区的工程设计、安装和验收符合国标GB50370-2005热气溶胶预制灭火系统规范要求，灭火剂用量应根据保护区内可燃物质和保护区的容积确定，灭火剂用量的计算公式： W= C2*kv* V
公式中：W—灭火剂设计用量（Kg）；
C2—灭火剂设计密度（Kg/ m³）；
V—防护区容积（m³）；
Kv—容积修正系数。V＜500 m³，Kv=1.0；500≤V＜1000 m³，Kv=1.1； V≥1000 m³，Kv=1.2。
（1）通迅机房、计算机房等场所的电气设备火灾，S型热气溶胶的灭火设计密度：≥130g/ m³。
（2）电缆隧道（夹层/井）及自备发电机房火灾，S型热气溶胶的灭火设计密度：≥140g/ m³。
当灭火装置和火灾报警系统及其他消防控制系统联网时，还应符合GB50166《火灾自动报警系统施工及验收规范》的规定。
3、灭火装置安装的正前方0.5米内不允许有任何障碍，其安装不受位置高低的影响，就地摆放时宜靠墙壁。
4、灭火装置不宜安装在下列位置。
○1 临近明火、火源处。
○2 临近进风、排风口，门窗及其他开口处。
○3 容易被雨淋、水浇、水淹处。
○4 疏散通道。
○5 经常受振动、冲击、有腐蚀处。
5、地下防护区、无窗或固定窗户的底墒防护区，应有机械排风装置。
6、防护区不宜开口，如必须开口时，应设置自动关闭装置，有困难时，应考虑开口流失补偿，加大灭火剂用量给予补偿,防护区的非密封度大于0.3%时，每增加0.1%，所用灭火剂用量应增加20%。
7、同一防护区的灭火装置应同时启动。
8、火灾灭火系统各组成部分及设备的不带电外壳，应可靠接地，并应考虑防雷击感应电流干扰灭火系统的措施。如温感、烟感探测器接线，灭火装置的起动线，采用双绞线，或双芯金属屏蔽线的措施。
9、安装前，应由专业安装维护人员检查火灾探测器、火灾自动报警控制器、线路等是否完好。并将火灾探测器与火灾自动报警接好，模拟火灾探测器所需烟的浓度和温度，测试负载输出、报警等正常后方能安装。（注意：安装工程全面验收合格后，在未连接本灭火装置启动信号○1○2之前，必须确保无启动信号的外线连接装置，启动○1○2信号线输出应符合负载小于150mA安全电流后方可连接）。

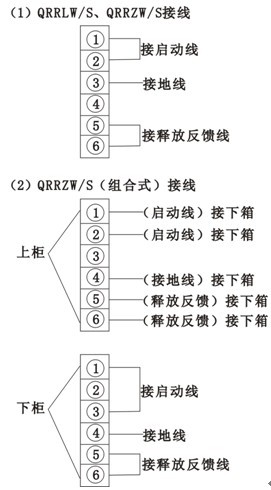

10、JHS灭火装置接线图：

注：组合立式柜（QRRLW/S）下柜接线端为接控制器来线的端子。
11、一个防护区多台灭火装置与气体灭火控制器连接，其启动信号线应采用串联连接方式，反馈信号采用并联连接方式（温度继电器是采用常开接点）。
12、当一个防护区只有1-2台灭火装置时，启动信号线在接线盒内最好应串联一只限流电阻（假负载）。假负载R值≤EC/1.2A-（实际串联负载电阻），功率5-10瓦的瓷质绕线电阻。
13、灭火装置启动信号线路，线经应采用￠2.5m²的多股铜塑线，以减少线路的电阻。
（二）验收
1、灭火装置主体检验：
（1）药剂量与灭火效能检查：对照箱体侧面产品标牌上的药剂量与灭火效能，看是否符合国标GB50370-2005热气溶胶预制灭火系统设计规范要求。
（2）电气接线插座检查（注意：测量启动电阻值必须用数字万用表测量）。
a)测启动信号线接线板○1、○2脚或者下柜箱的○1、○3脚电阻值，应与箱体面侧面合格证标的电阻值±0.5MΩ左右。测○3或○4脚对外壳（自功螺丝）电阻均为0；测○1或○2脚对外壳（自功螺丝）电阻值应在50MΩ以上。
b)反馈信号线接线板：测○5、○6脚电阻应50MΩ以上（温度继电器的常开接点）；测○1或○2脚对外壳（自功螺丝）电阻值应在50MΩ以上。
2、防护区检查：防护区的设置是否符合国标GB50370-2005热气溶胶预制灭火系统设计规范要求。
3、释放点检查：防护区释放点是否符合国标GB50370-2005热气溶胶预制灭火系统设计规范要求。

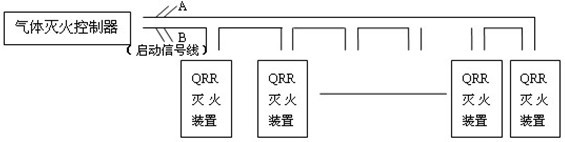

4、启动线路检测：
①将万用表Ω档接A、B两端，将每台JHS灭火装置的启动信号线两端短接，电阻接近“0”Ω；○2取掉短接线，电阻应在25MΩ以上；○3A、B两端对地电阻在20MΩ以上。

5、系统调试：由专业人员完成。
6、灭火装置安装完毕，要进行竣工验收。验收合格投入使用时，应由安装单位检查火灾自动报警器、启动模块的负载输出端无启动电压时方可接通负载，投入正式运行，正常运行后，不得任意中断工作。
7、工程验收后，应填写“气溶胶固定灭火装置工程验收报告”一式三份，发包方留一份，两份留给施工单位（其中一份交消防检测中心），验收报告见附件。
（三）维护：
1、每年应断开灭火装置的启动控制线，检查一次探测器、火灾自动报警系统或气体灭火控制器启动工作的可靠性，并做好检查记录。
2、火灾自动报警配置的备用电源严禁连续放电24小时，备用电源每四年更换一次。
3、灭火装置投入正常工作状态后，有效期六年，超过有效期后，由使用单位与供应商联系更换。

八、使用、操作注意事项
1、灭火装置安装使用前应仔细阅读《使用说明书》。
2、每台灭火装置附《使用说明书》一份，《产品合格证》一张。
3、灭火装置的安装、验收和维护由于公司培训的专业人员或当地供应商的专业人员负责实施；装置在安装工程全面验收合格前，严禁将任何外接线路与本灭火装置连接，验收合格后，在未连接本灭火装置启动信号○1○2之前必须确保无启动信号的外线连接该装置，启动○1○2信号外线输出应符合负载小于150mA安全电流后方可连接。
4、安装后不得随意移动，严禁拆散。
5、发现火灾，人员应立即撤离现场，撤离时要关好门窗，形成相对封闭空间，保证灭火效果；在实施完气溶胶扑灭火灾后，应对防护区做好通风换气工作，并及时做好现场清理、设备清理及各项恢复等工作，保证设备正常运行。
6、装置有效期6年。超过有效期后，由使用单位与厂家或供应商联系更换。

九、运输、贮存
1、装置在运输过程中应防雨、防潮、小心轻放，严禁踩踏，严禁倒置。
2、装置在贮存应选择通风、干躁的库房，垒放不得超过二层。
